Detail

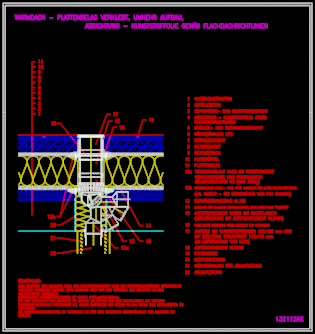

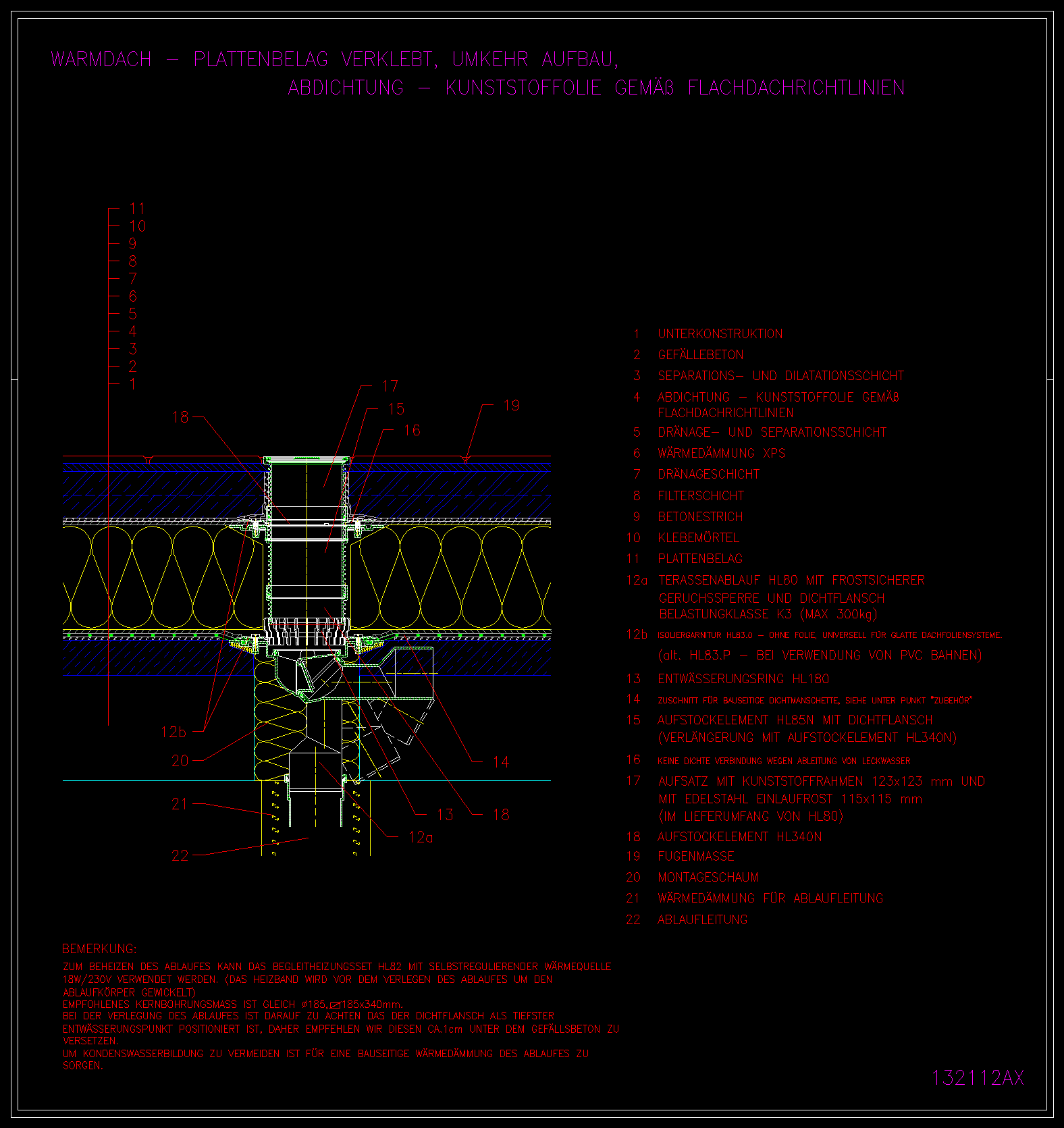

výkres 132112ax

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová folie volně položena
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80

HL85N

HL83.0

HL83.P

HL180

HL340N

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Terasy → Dlažba do betonu → Hydroizolace z umělohmotných fólií → kotvená drenážní vrstva(HL350.1) → střechy do 25m2
