Provozní střechy (vtoky se zápachovou klapkou)


složení s drenážní rohoží

Detail

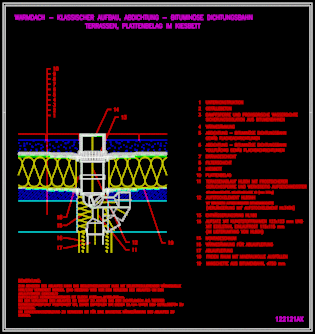

výkres 122121ax

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80H

HL85NH

HL180

HL340N

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
