Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Terasy → Dlažba do podsypu → Hydroizolace z asfaltových pásů → nekotvená drenážní vrstva → střechy do 25m2

výkres


ZvětšitDXFPDF

Detail

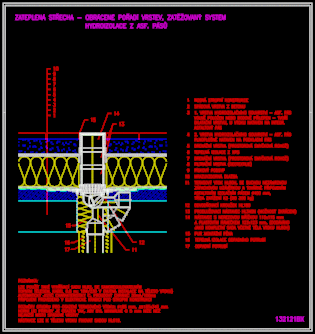

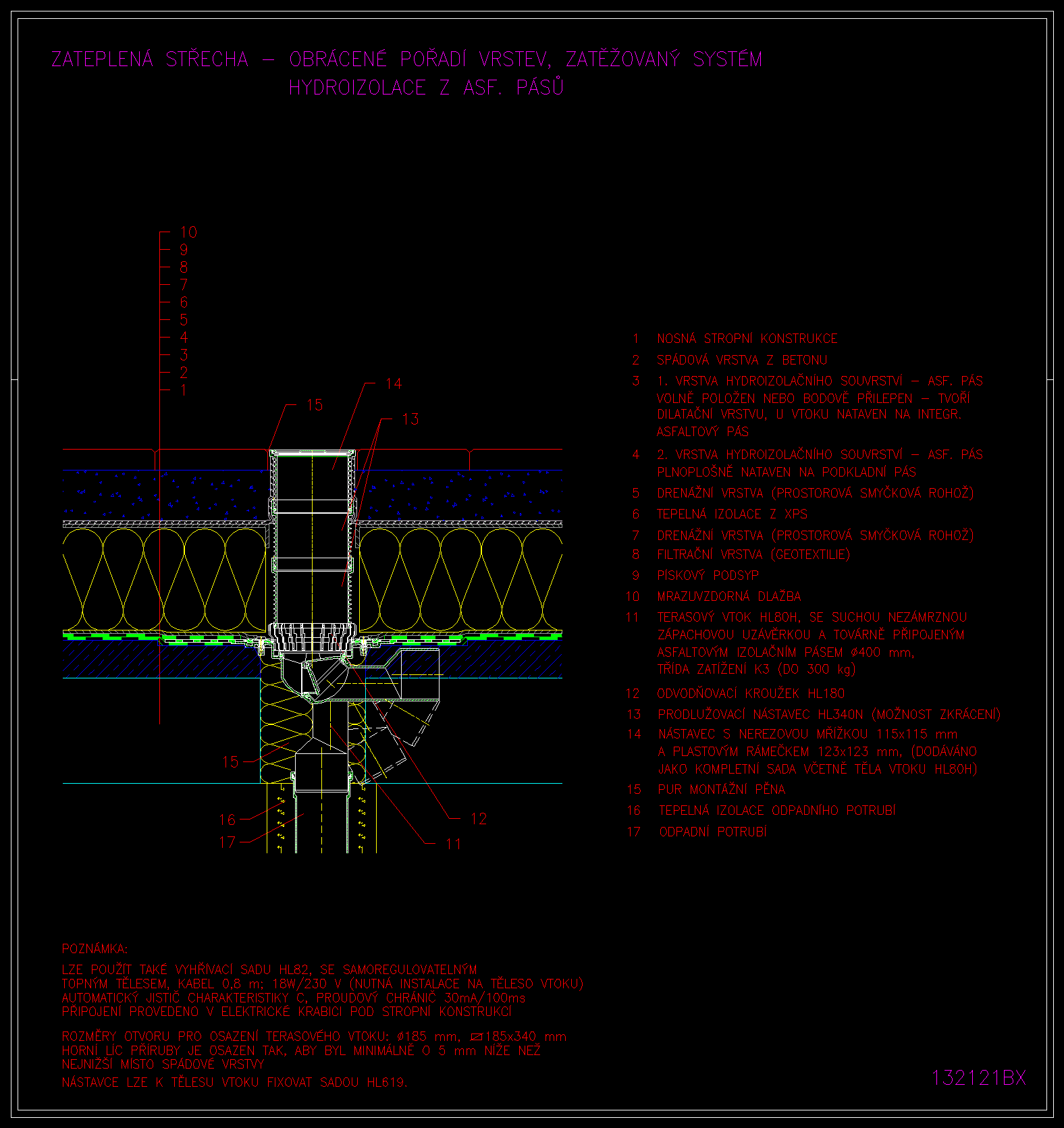

výkres 132121bx

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80H

HL180

HL340N

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
